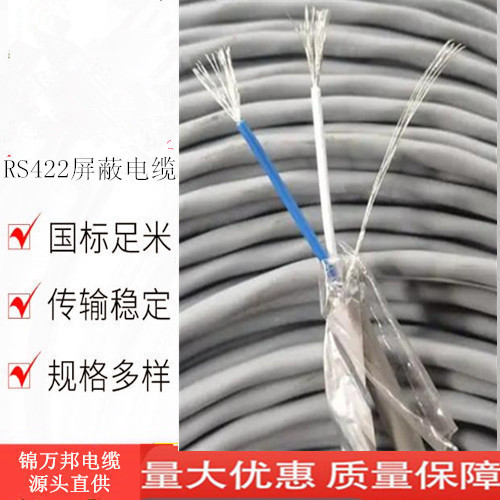

什么是RS422電纜

一，EIA-422（過去稱為RS-422）是一系列的規定采用4線，全雙工，差分傳輸，多點通信的數據傳輸協議。它采用平衡傳輸采用單向/非可逆，有使能端或沒有使能端的傳輸線。和RS-485不同的是EIA-422不允許出現多個發送端而只能有多個接受端。硬件構成上EIA-422 (RS-422)相當于兩組EIA-485（RS-485），即兩個半雙工的EIA-485（RS-485）構成一個全雙工的EIA-422（RS-422）。

二，基本特性

RS-422四線接口由于采用單獨的發送和接收通道，因此不必控制數據方向，各裝置之間任何須***的信號交換均可以按軟件方式（XON/XOFF握手）或硬件方式（一對單獨的雙絞線）。RS-422的***大傳輸距離為4000英尺（約1219米），***大傳輸速率為10Mb/s。其平衡雙絞線的長度與傳輸速率成反比，在 100kb/s速率以下，才可能達到***大傳輸距離。只有在很短的距離下才能獲得***高速率傳輸。一般100米長的雙絞線上所能獲得的***大傳輸速率僅為 1Mb/s。

RS-422需要一終接電阻，要求其阻值約等于傳輸電纜的特性阻抗。在短距離傳輸時可不需終接電阻，即一般在300米以下不需終接電阻。終接電阻接在傳輸電纜的***遠端。
