- 商品名稱：QYPF鋼帶鎧裝扁形潛油泵電纜
- 添加時間：2025-03-11 10:32:50
- 電 話：0550-7039257
郵 箱：1021757830@qq.com
介紹：
QYPF鋼帶鎧裝扁形潛油泵電纜

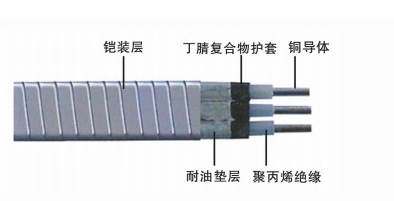

產品名稱：聚丙烯絕緣、丁腈聚氯乙烯復合物護套、聚四氟乙烯帶/纖維帶燒包、鍍鋅（不銹鋼、蒙乃爾）鋼帶鎧裝扁形潛油泵電力電纜。
生產范圍：電壓：3KV 4KV 5KV 6KV溫度：導體長期工作溫度90℃（194℉）
執行標準：GB/T16750-2008，APIRP 11S6-2008
應用范圍：本產品適用于額定電壓小于3KV或小于6KV的潛油電泵機組配套供電。
備注：電纜不允許磕碰、打扭，電纜兩端須防潮。
| 芯數 | 標稱截面 mm2 | 導體根數/單數 標稱直徑 mm | 導體直流電阻20℃是不大 于≤Ω/km | 絕緣標稱厚度mm | 護套標稱厚度 mm | 外形尺寸及重量（扁電纜） | |||||
| 3kV | 6kV | ||||||||||
| Tinned | 3kV | 6kV | 3kV | 6kV | mm×mm | kg/km | mm×mm | kg/km | |||
| 3 | 16 | 1/4.62 | 1.160 | 1.9 | 2.3 | 1.3 | 1.3 | 14×37 | 1278 | 18×42 | 1390 |
| 3 | 20 | 1/5.19 | 0.856 | 1.9 | 2.3 | 1.3 | 1.3 | 15×39 | 1449 | 19×44 | 1580 |
| 3 | 33.5 | 1/6.54 | 0.538 | 1.9 | 2.3 | 1.3 | 1.3 | 16×44 | 1643 | 21×50 | 1760 |
| 3 | 42.5 | 1/7.35 | 0.44 | 1.9 | 2.3 | 1.3 | 1.3 | 17×47 | 2158 | 22×54 | 2270 |
| 標稱截面 | 導體標稱直徑mm | 1.9mm 絕緣電阻MΩ·km | 1.9mm 泄漏電流 μA/km/kV 15.6℃ | 2.3mm 絕緣電阻MΩ·km | 2.3mm 泄漏電流μA/km/kV | 直流耐壓5分鐘 | ||
| mm2 | AWG | 3kV | 6kV | |||||
| 16 | 5 | 4.62 | 4500 | 0.278 | 5400 | 0.246 | 27kV | 35kV |
| 20 | 4 | 5.19 | 3380 | 0.295 | 3869 | 0.262 | 27kV | 35kV |
| 33.5 | 2 | 6.54 | 2530 | 0.394 | 2922 | 0.328 | 27kV | 35kV |
| 42.5 | 1 | 7.35 | 2300 | 0.427 | 2658 | 0.361 | 27kV | 35kV
|
