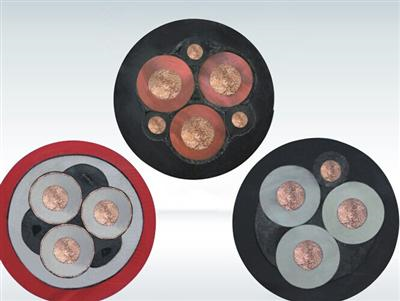

電動工具和移動電器用橡套電纜
型號 | M稱 | 主要用途 |
YQ，YQW | 輕型橡套軟電纜 | 用于輕型移動電器設備和工具 |
YZ，YZW | 中型橡膠軟電纜 | 用于各種移動電器設備和工具 |
YC，YCW | 重型橡套軟電纜 | 用于各種移動電器設備，能承受較大的機械外力的作用 |
表2
型號 | 額定電壓（V） | 芯數 | 標稱截面（mm2） |
YQ，YQW | 300/300 | 2，3 | 0.3～0.5 |
YZ，YZW | 300/500 | 2，3，4，5 | 0.75～6 |
YC，YCW | 450/750 | 1 | 1.5～240 |
表3 YQ，YQW型300/300V
標稱截面（mm2） | 導體結構 | 20℃時導體電阻 | 電纜外徑參考（mm） | |
根/單線直徑mm | 2芯 | 3芯 | ||
0.3 | 16/0.15 | 69.2 | 6.6 | 7.0 |
0.5 | 28/0.15 | 39.0 | 7.2 | 7.6 |
表4 YZ，YZW型300/500V
標稱截面（mm2） | 導體結構 | 20℃時導體電阻 | 電纜外徑參考（mm） | ||||
根/單線直徑mm | 2芯 | 3芯 | 4芯 | 5芯 | 3+1芯 | ||
0.75 | 24/0.20 | 26.0 | 8.2 | 8.8 | 9.6 | 11.0 | — |
1.0 | 32/0.20 | 19.5 | 8.8 | 9.2 | 10.0 | 11.5 | — |
1.5 | 30/0.25 | 13.3 | 10.5 | 11.0 | 12.5 | 13.5 | 12.0 |
2.5 | 49/0.25 | 7.98 | 12.5 | 13.0 | 14.0 | 15.5 | 14.0 |
4 | 56/0.30 | 4.95 | 14.0 | 14.5 | 16.5 | 18.0 | 16.0 |
6 | 84/0.30 | 3.30 | 17.0 | 18.0 | 20.0 | 22.5 | 19.5 |
表5 YZ，YZW型300/500V
標稱截面（mm2） | 導體結構 | 20℃時導體電阻 | 電纜外徑參考（mm） | |||||
根/單線直徑mm | 1芯 | 2芯 | 3芯 | 4芯 | 5芯 | 3+1芯 | ||
1.5 | 30/0.25 | 13.3 | 7.2 | 11.5 | 12.5 | 15.5 | 15.0 | — |
2.5 | 49/0.25 | 7.98 | 8.0 | 13.5 | 14.5 | 16.5 | 17.0 | 15.5 |
4 | 56/0.30 | 4.95 | 9.0 | 15.0 | 16.0 | 18.0 | 19.5 | 17.5 |
6 | 84/0.30 | 3.30 | 11.0 | 18.5 | 20.0 | 22.0 | 24.5 | 21.0 |
10 | 84/0.40 | 1.91 | 13.0 | 24.0 | 25.5 | 28.0 | 31.0 | 26.5 |
16 | 126/0.40 | 1.21 | 14.5 | 27.5 | 29.5 | 32.0 | 35.5 | 30.5 |
25 | 196/0.40 | 0.780 | 16.5 | 31.5 | 34.0 | 37.5 | 41.5 | 35.5 |
35 | 276/0.40 | 0.554 | 18.5 | 35.5 | 38.0 | 42.0 | — | 38.5 |
50 | 396/0.40 | 0.386 | 21.0 | 41.0 | 43.5 | 48.5 | — | 46.0 |
70 | 360/0.50 | 0.272 | 24.0 | 46.0 | 49.5 | 55.0 | — | 51.0 |
95 | 475/0.50 | 0.206 | 26.0 | 50.5 | 54.0 | 60.5 | — | 55.0 |
120 | 608/0.25 | 0.161 | 28.5 | — | 59.0 | 65.5 | — | 59.0 |
150 | 756/0.50 | 0.129 | 32.0 | — | 66.5 | 74.0 | — | 66.0 |
185 | 925/0.50 | 0.106 | 34.5 | — | — | — | — | — |
240 | 1221/0.50 | 0.0801 | 38.0 | — | — | — | — | — |
