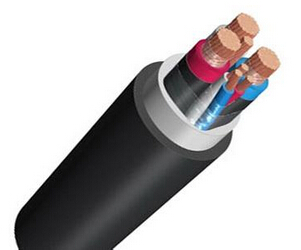

商品名稱：通用橡套軟電纜
添加時間：2022-02-26 09:01:57
電話：0550-7039257
郵箱：1021757830@qq.com

介紹：

一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下的家用電器，電動工具和各種移動電器裝備。
二、產品執行標準
GB5013-1997
三、使用特性：
1、YC型450/750V，YZ型300/500V；
2、導體長期允許工作溫度不超過65℃；
3、“W”型電纜具有耐氣候和一定的耐油性能，適用于在戶外或接觸油污的場合。
四、基本型號及M稱

型號	生產范圍mm2	M稱	主要用途
YQ、YQW	0.3-0.5	輕型橡套軟電纜	用于輕型移動電器設備和工具
YZ、YZW	0.75-6.0	中型橡套軟電纜	用于各種移動電器設備和工具
YC、YCW	1.5-400	重型橡套軟電纜	用于各種移動電器設備，能隨承受較大的機械外力作用

五、基本電纜規格及結構參數
300/300V YQ，YQW輕型

標稱截面 mm2	導電線芯根數/線徑mm	平均外徑mm		20℃導體電阻≤(Ω/km)		參考重量kg/km
標稱截面 mm2	導電線芯根數/線徑mm	下限	上限	銅芯	鍍錫銅芯	YQ	YQW
2×0.3	16/0.15	4.6	6.6	69.2	71.2	30	31.5
2×0.5	28/0.15	5.0	7.2	39	40.1	43	45.5
3×0.3	16/0.15	4.8	7.0	69.2	71.2	36	38.1
3×0.5	28/0.15	5.2	7.6	39	40.1	74	77

300/500V YZ,YZW中型

標稱截面 mm2	導電線芯根數/線徑mm	平均外徑mm		20℃導體電阻≤(Ω/km)		參考重量kg/km
標稱截面 mm2	導電線芯根數/線徑mm	下限	上限	銅芯	鍍錫銅芯	YZ	YZW
2×0.75	24/0.20	6.0	8.2	26.0	26.7
2×1	32/0.20	6.4	8.8	19.5	20.0	81.7	89.6
2×1.5	30/0.25	8.0	10.5	13.3	13.7
2×2.5	49/0.25	9.4	12.5	7.98	8.21	227.1	242.6
2×4	56/0.30	11.0	14.0	4.95	5.09
2×6	84/0.30	12.5	17.0	3.30	3.39	366.0	394.5
3×0.75	24/0.20	6.6	8.8	26.0	26.7
3×1	32/0.20	6.8	9.2	19.5	20.0	97.4	105.0
3×1.5	30/0.25	8.4	11.0	13.3	13.7
3×2.5	49/0.25	10.0	13.0	7.98	8.21	205.1	219.2
3×4	56/0.30	11.5	14.5	4.95	5.09
3×6	84/0.30	13.0	18.0	3.30	3.39	452.5	497.7
4×0.75	24/0.20	7.2	9.6	26.0	26.7
4×1	32/0.20	7.6	10.0	19.5	20.0	117.1	125.2
4×1.5	30/0.25	9.4	12.5	13.3	13.7
4×2.5	49/0.25	11.0	14.0	7.98	5.21	255.2	270.9
4×4	56/0.30	13.0	16.5	4.95	5.09
4×6	84/0.30	14.5	20.0	3.30	3.39	564.0	594.0
3×1.5+1×1.0	30/0.25+32/0.20	9.4	12.0	13.3	13.7	170.1	181.9
3×2.5+1×1.5	49/0.25+30/0.25	11.0	14.0	7.98	8.21	246.8	262.9
3×4+1×2.5	56/0.30+49/0.25	13.0	16.0	4.95	5.09	359.1	380.2
3×6+1×4	84/0.30+56/0.30	14.5	19.5	3.30	3.39	542.1	572.5
5×0.75	24/0.20	8.0	11.0	26.0	26.7	127.1	136.8
5×1	32/0.20	8.4	11.5	19.5	20.0	144.3	154.5
5×1.5	30/0.25	10.0	13.5	3.30	13.7	210.5	223.6
5×2.5	49/0.25	12.5	15.5	7.98	8.21	304.3	322.4
5×4	56/0.30	14.5	18.0	4.95	5.09	441.8	464.5
5×6	84/0.30	16.5	22.5	3.30	3.39	687.5	724.0

450/750v 重型

標稱截面	導電線芯	平均外徑mm		20℃導體電阻≤(Ω/km)		參考重量kg/km
mm2	根數/線徑㎜	下限	上限	銅芯	鍍錫銅芯	YC	YCW
1×1.5	30/0.25	5.6	7.2	13.3	13.7	51.9	57.0
1×2.5	49/0.25	6.4	8.0	7.98	8.2	73.7	79.5
1×4	56/0.30	7.2	9.0	4.95	5.09	110.5	118.7
1×6	84/0.30	8.0	11.0	3.30	3.39	132	167.3
1×10	84/0.40	9.8	13.0	1.91	1.95	220.6	243.8
1×16	126/0.40	11.0	14.5	1.21	1.24	295.1	311.6
1×25	196/0.40	12.5	16.5	0.780	0.795	425.6	446.2
1×35	276/0.40	16.5	21.0	0.386	0.393	758.4	788.4
1×50	396/0.40	16.5	21.0	0.386	0.393	758.4	788.4
1×70	360/0.50	18.5	24.0	0.272	0.277	1034.1	1073.7
1×95	475/0.50	21.0	26.0	0.206	0.210	1324.7	1369.3
1×120	608/0.50	23.0	28.5	0.161	0.164	1593.9	1646.3
1×150	756/0.50	25.0	32.0	0.129	0.132	1971.6	2063.7
1×185	952/0.50	27.5	34.5	0.160	0.1	2425.6	2498
1×240	1221/0.50	30.5	38.0	0.0801	0.0817	3081.3	3166.2
1×300	1525/0.50	33.5	41.5	0.0641	0.0654	3730.7	3825.2
1×400	2013/0.50	37.5	46.5	0.0486	0.0495	4934	5048.2
2×1.5	30/0.25	9.0	11.5	13.30	13.7	132.0	146.6
2×2.5	49/0.25	10.5	13.5	7.98	8.21	203.6	223.9
2×4	56/0.30	12.0	15.0	4.95	5.09	280.2	305.6
2×6	84/0.30	13.5	18.5	3.30	3.39	412.2	448.2
2×10	84/0.40	18.5	24.0	1.91	1.95	669.1	732.8
2×16	126/0.40	21.0	27.5	1.21	1.24	906.6	988.5
2×25	196/0.40	24.5	31.5	0.780	0.795	1144.3	1229.4
2×4	56/0.30	12.0	15.0	4.95	5.09	280.2	305.6
2×6	84/0.30	13.5	18.5	3.30	1.95	412.2	448.2
2×10	84/0.40	18.5	24.0	1.91	3.39	669.1	732.8
2×16	126/0.40	21.0	27.5	1.21	1.95	906.6	988.5
2×25	196/0.40	24.5	31.5	0.78	1.24	1144.3	1229.4
2×35	276/0.40	27.5	35.5	0.554	0.795	1505.5	1610.4
2×50	396/0.40	32.0	41.0	0.386	0.565	2464.2	2655.7
2×70	360/0.50	36.0	46.0	0.272	0.393	3254.8	3848.3
2×95	475/0.50	40.5	50.5	0.206	0.277	4144.3	4423.0
3×1.5	30/0.25	9.6	12.5	13.3	0.21	156.0	171.0
3×2.5	49/0.25	11.5	14.5	7.98	13.7	246.1	266.9
3×4	56/0.30	13.0	16.0	4.95	8.21	305.6	325.2
3×6	84/0.30	20.0	25.5	1.91	5.09	822.3	895.6
3×10	84/0.40	20.0	25.5	1.91	1.95	822.3	895.6
3×16	126/0.40	22.5	29.5	1.21	1.24	1075.8	1152.8
3×25	196/0.40	26.5	34.0	1.780	0.795	1514.3	1725.4
3×35	276/0.40	29.5	38.0	0.554	0.565	789.3	1956.0
3×50	396/0.40	34.5	43.5	0.386	0.393	2880.3	3057.8
3×70	360/0.50	38.5	49.5	0.272	0.277	3879.3	4109.2
3×95	475/0.50	44.0	54.0	0.206	0.210	4974.5	5250.8
3×120	608/0.50	48.0	59.0	0.161	0.164	5933.3	6253.3
3×150	756/0.50	53.0	66.5	0.129	0.132	7343.4	7740.9
3×1.5	30/0.25	10.5	15.5	13.3	13.7	188.6	205.6
3×2.5	49/0.25	12.5	15.5	7.98	8.21	300.5	323.7
3×4	56/0.30	14.5	18.0	4.95	5.09	438.4	469.5
3×6	84/0.30	16.5	22.0	3.30	3.39	643.2	686.0
3×10	84/0.40	21.5	28.0	1.91	1.95	1106.0	1097.7
3×16	126/0.40	24.5	32.0	1.21	1.24	1380.0	1473.9
3×25	196/0.40	29.5	37.5	0.780	0.795	2011.8	2137.3
3×35	276/0.40	33.3	42.0	0.554	0.565	2637.2	2792.7
3×50	396/0.40	38.0	48.5	0.386	0.393	3634.4	3838.4
3×70	360/0.50	43.0	55.0	0.272	0.277	4861.7	5118.0
3×95	475/0.50	49.0	60.5	0.206	0.21	6245.5	6551.0
3×120	608/0.50	53.0	65.5	0.161	0.164	7479.6	7836.0
3×150	756/0.50	59.0	74.0	0.129	0.132	9302.4	9753.0
3×2.5+1×1.5	49/0.25+30/0.25	12.5	15.5	7.98	8.21	282.7	305.6
3×4+1×1.5	56/0.30+49/0.25	14.5	17.5	4.95	5.09	406.8	435.7
3×6+1×4	84/0.30+56/0.30	16.0	21.0	3.3	3.39	600.1	640.3
3×10+1×6	84/0.40+84/0.30	20.5	26.5	1.91	1.95	925.1	99.9
3×16+1×6	126/0.40+84/0.40	23.0	30.5	1.21	1.24	1253.9	1341.5
3×25+1×10	196/0.40+84/0.40	28.0	35.5	0.780	0.795	1823.2	1941.3
3×35+1×10	276/0.40+84/0.40	28.0	38.5	0.554	0.565	1980.4	2115.9
3×50+1×16	396/0.40+126/0.40	30.0	46.0	0.386	0.393	3243.4	3439.7
3×70+1×25	360/0.50+196/0.40	36.0	51.0	0.272	0.277	4504.4	4772.6
3×95+1×35	475/0.50+276/0.40	40.0	55.0	0.206	0.21	5553.5	5838.3
3×120+1×35	608/0.50+276/0.40	46.5	59.0	0.161	0.164	6362.1	6662.4
3×150+1×50	756/0.50+396/0.40	52.0	66.0	0.129	0.132	7889.3	8252.6
5×1.5	30/0.25	11.5	15.0	13.3	13.7	221.4	240.6
5×2.5	49/0.25	13.5	17.0	7.98	8.21	347.6	372.7
5×4	56/0.30	16.0	19.5	4.95	5.09	497.1	528.9
5×6	84/0.30	18.0	24.5	3.3	3.39	765.1	815.0
5×10	84/0.40	24.0	31.0	1.91	1.95	1205.2	1289.0
5×16	126/0.40	27.0	35.5	1.21	1.24	1668.8	1777.0
5×25	196/0.40	32.5	41.5	0.780	0.795	2434.3	2587.1

六、通用橡套軟電纜載流量

主線芯截面mm2	長期連續負荷允許截流量(A)
	YZ、YZW型			YC、YCW型
	二芯	三芯	四芯	單芯	二芯	三芯	四芯
0.75	14	12	11
1	17	14	13
1.5	21	18	18
2	26	22	22
2.5	30	25	25	37	30	26	27
4	41	35	35	47	39	34	34
6	53	45	45	52	51	44	44
10				75	74	63	63
16				112	96	84	84
25				148	135	115	116
35				188	167	142	143
50				226	208	176	177

不同環境溫度時截流量換算系數

環境溫度	15	20	25	30	35	40
換算系數	1.12	1.06	1	0.94	0.87	0.97
