• 商品名稱：ZR-BPGGPP2變頻電纜
• 添加時間：2022-02-08 10:36:48
•
• 電 話：0550-7039257
  郵 箱：1021757830@qq.com


應用范圍：

變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中,作輸送電能用.尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。

使用特性：

1. 額定額定電壓:U0/U 0.6/1KV工作溫度:硅橡膠絕緣低溫-55高溫+180℃

2. 電纜安裝敷設溫度應不低于-25℃。

3. 電纜允許彎曲半徑:電纜***小為電纜外徑的10倍

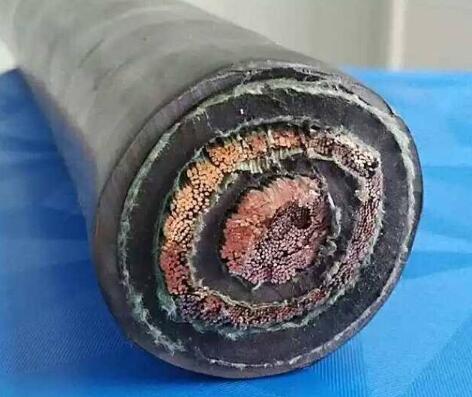

  產品結構：

（1）導體：采用多股細圓形銅線絞合成圓導體，其組成、XING能和外觀應符合GB/T3956標準中第5類電工用退火軟銅導體的規定。

（2）絕緣：絕緣應采用耐高溫材料硅橡膠，其性能應符合相應的國家標準或行業標準的規定。絕緣的平均厚度不小于標稱值，ZUI薄點厚度應不小于標稱值的90%0.1mm。

（3）成纜：電纜成纜采用3+3結構成纜，三中性線應在兩主線間隙，電纜結構圓整，不圓整度小于10%，采用無鹵阻燃填充及包帶材料。

（4）內襯層：內襯層采用繞包形式，

（5）金屬復合屏蔽：金屬屏蔽采用銅絲疏繞屏蔽加軟銅帶重疊繞包屏蔽。銅絲疏繞屏蔽要均勻，不應有偏繞，不允許斷線，銅絲載面滿足屏蔽和短路電流的需要。銅帶屏蔽將疏繞銅絲扎緊，銅帶重疊率不小于15%。(供貨商可提供符合GB/T 12706.2-2008中第10條規定的其他屏蔽方式)。

（6）外護套：采用硅橡膠護套阻燃護套材料，標稱厚度按GB/T12706.1-2008的規定，ZUI薄點厚度應不小于標稱值的80%0.1mm。

（7）外觀標識：成品電纜的護套表面應有生產廠家、電纜型號、額定電壓、米標和生產年份、批號的連續標記，標志應字跡清楚、容易辨認、耐擦。

產品性能

1、ZR-BPGGPP2變頻電纜型設計采用符合GB/T3956-1997規定的第5類軟絞合銅導體。

2、硅橡膠絕緣及護套有耐高溫和耐低溫優點。

3、低傳輸阻抗，電磁兼容性好。

4、低工作電容

5、良好的抗干擾和低輻射性能。

6、對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸XING能。

ZR-BPGGPP2變頻電纜規格選型
